QSC CXD4.5-Q

Усилитель QSC CXD4.5Q предназначен для использования в составе профессиональных инсталлированных аудиосистем. Аппарат входит в серию из трех моделей, обладающих различными функциональными возможностями, и имеет четыре канала усиления звука. QSC CXD4.5Q можно использовать как для подключения обычных низкоомных акустических систем, так и создания высоковольтных трансляционных линий (70- и 100- Вольтовых), без необходимости применения дополнительных трансформаторов.

QSC CXD4.5Q создан на базе фирменной технологии Flexible Amplifier Summing Technology (FAST), которая позволяет очень гибко конфигурировать его работу. Так, аппарат можно использовать для подсоединения двух обычных широкополосных АС, сабвуфера, и одной 100-Вольтовой трансляционной линии, или трех 70-Вольтовых линейных АС и одной низкоомной колонки. Также можно сконфигурировать QSC CXD4.5Q как один мощный моноблок для подключения крупногабаритного сабвуфера.

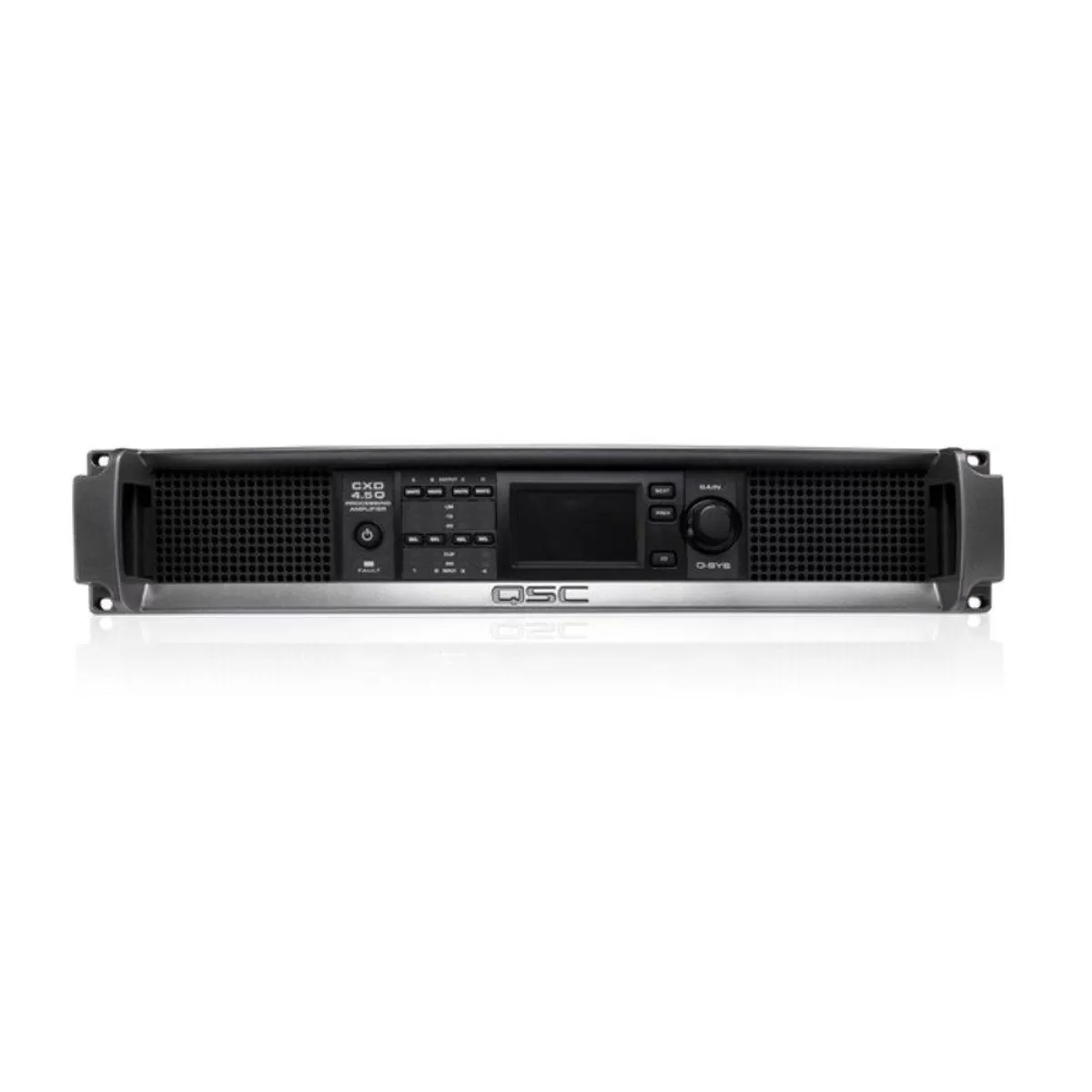

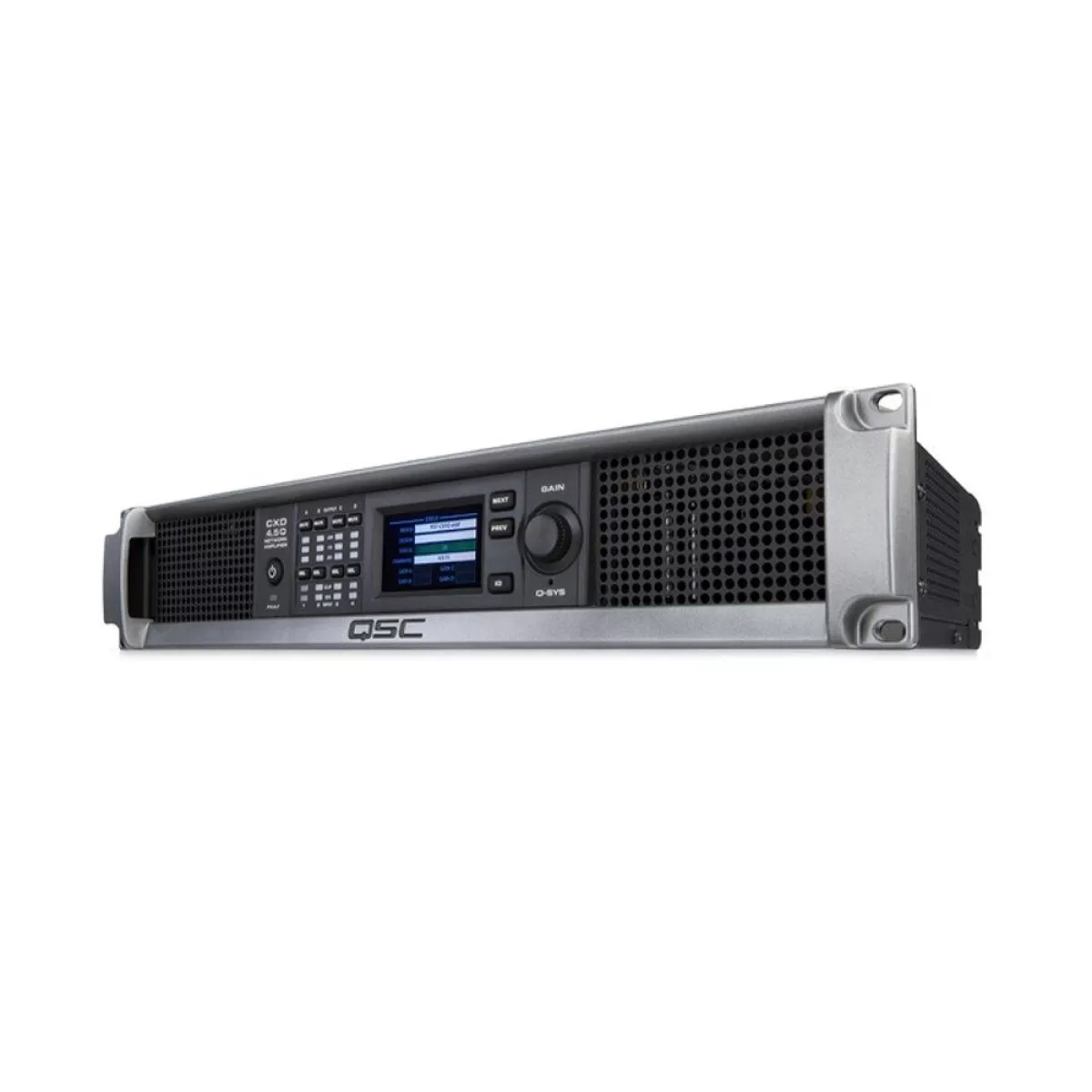

Усилитель рассчитан на использование в системах Q-Sys, построенный с использованием Ethernet-соединений для управления и коммутации входных сигналов. На передней панели QSC CXD4.5Q имеется удобный графический дисплей, на котором отображаются настроечные меню и режимы работы. В аппарате используются обновленные усилители класса D, выходные каскады которого выполнены на базе новых компонентов по запатентованной схемотехнике. Полевые транзисторы позволяют получить высокое выходное напряжение без необходимости применения мостового режима и обеспечивают комфортное звучание с минимальными искажениями. Эффективный блок питания Power Line с функцией PFC оптимально расходует энергию электрической сети даже на пиковых значениях отдаваемой в нагрузку мощности.

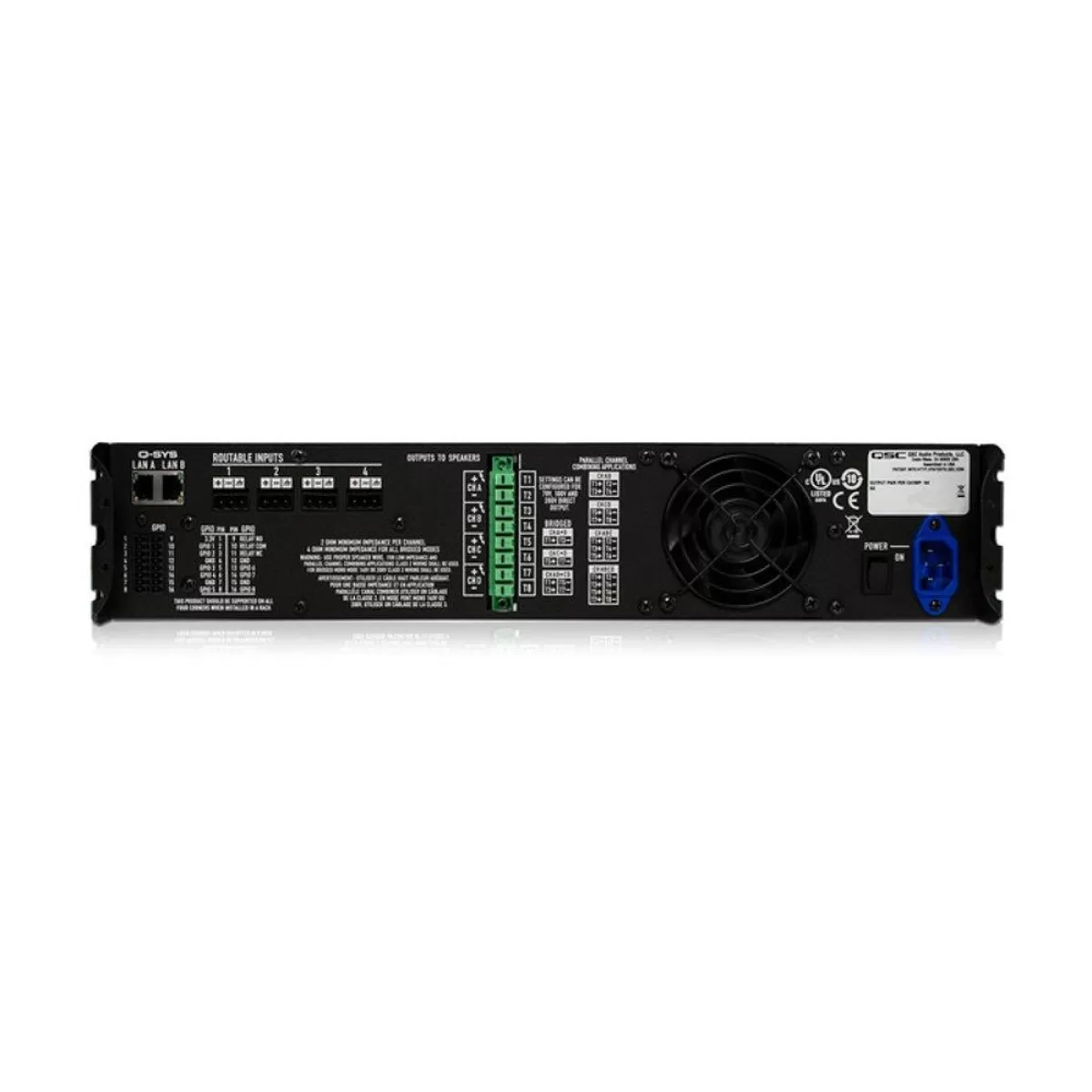

Усилитель оснащен четырьмя входами на трех-контактных разъемах Phoenix, которые можно использовать для подключения линейных источников сигнала или микрофонов, в балансном или небалансном вариантах. Также имеется двунаправленный интерфейс GPIO для подключения внешних модулей. Для подключения акустических систем также используется разъем Phoenix на 8 контактов. QSC CXD4.5Q имеет функцию отключения звука в каждом канале, защиту от короткого замыкания в нагрузке, перегрева, режим "тихого" старта, автоматическое отключение АС в случае появления на выходе постоянного напряжения. Контролировать уровень сигнала в каждом канале можно с помощь светодиодных индикаторов.

• Высокая мощность, графический дисплей.
• Возможность работы на низкоомные АС и трансляционную линию.
• Управляющая платформа Q-Lan Ethernet.

• Число каналов: 4.
• Выходная мощность (4 канала, продолжительная): 1150 Вт (8 Ома), 1250 Вт (4 Ом), 625 Вт (2 Ом), 1000 Вт (100 В), 1250 Вт (70 В).
• Выходная мощность (2 канала, продолжительная): 2250 Вт (8 Ома), 2250 Вт (4 Ом), 2100 Вт (2 Ом).
• Выходная мощность (1 канал, продолжительная): 4200 Вт (8 Ома), 4200 Вт (4 Ом), 4250 Вт (2 Ом), 3700 (1 Ом).
• Диапазон частот: 20 Гц - 20 кГц (+ 0,2 дБ / - 0,7 дБ).
• Гармонические искажения: 0,03 - 0,06 % (4 Ом).
• Уровень шума: не более - 101 дБ.
• Усиление: 38,4 дБ.
• Коэффициент демпфирования: более 150.
• Входной импеданс : более 10 кОм (балансный / небаласный).
• Входы: 4 х 3-контактные Phoenix.
• Выходы: 8-контактный Phoenix.
• Дополнительно: 2 Erhernet, GPIO.
• Максимальный уровень входного сигнала: 3,88 / 12,28 В (+14 / +24 дБ).
• Защиты: от перегрузки, от перегрева, от появления постоянного напряжения на выходе, от бросков питающего напряжения, от короткого замыкания.
• Индикаторы и органы управления: ЖК-дисплей, кнопки Channel MUTE, Channel Select, Next, Prev, ID, Control; индикаторы Channel Input Signal, Channel Output, Limit.
• Тип усилителей: класс D.
• Габариты (ШхВхГ): 483 х 89 х 406 мм.
• Вес: 10 кг.
